병원은 에너지 소비가 큰 대표적인 건축물입니다. 전체 에너지의 약 68%가 공조용으로 사용되며, 공조 및 항온항습 부하가 연중 상시 발생하고 밀폐 구조로 인한 환기 부하가 크기 때문입니다. ICH 슬러리형 축열 시스템은 이러한 병원 형태의 건물에 최적의 열원 시스템을 제공합니다.

  • 축열과 방냉 과정을 분리하는 병렬 흐름 방식으로 심야 시간에 발생하는 부하에 대해 별도의 냉동기 없이 대응이 가능하여 병원에 적용 시 큰 장점을 갖게 됩니다.
  • 피크 부하에 대한 대응이 뛰어나므로 병원 등에 적용 시 장비 용량 및 연간 유지비를 크게 절감할 수 있습니다.
  • 특히 병원에서는 냉방 시 응축기에서 발생하는 온수를 보일러 공급수의 예열, 급탕용 온수 등에 이용할 수 있기 때문에 에너지 비용을 최대로 절감할 수 있는 설비가 됩니다.
  • 지역난방을 이용한 흡수식냉동기 대비 20~30%의 에너지를 절감합니다.
병원 및 호텔 쇼핑센터

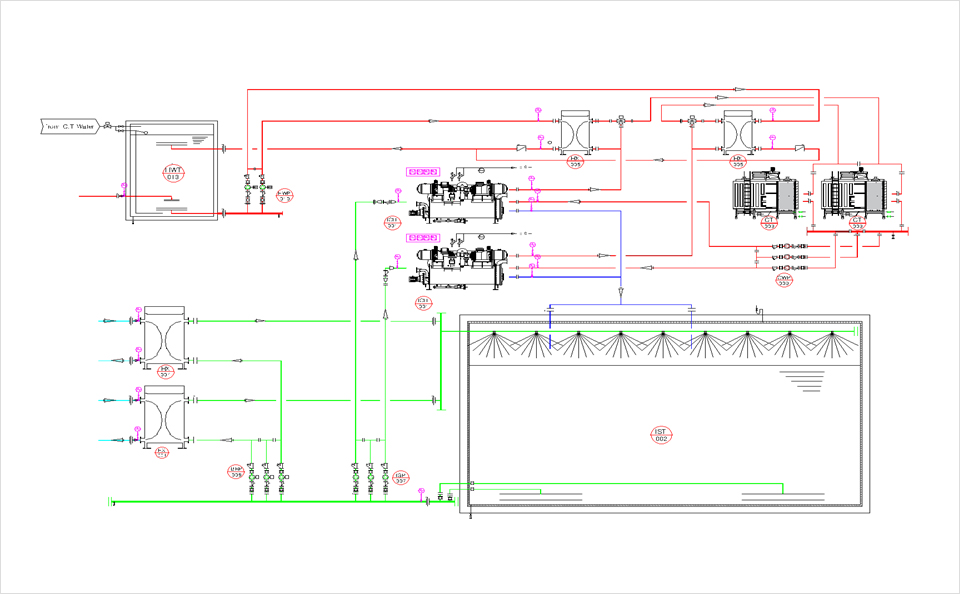

냉 온열 동시 이용 시스템 예

축열 병렬형과 직렬형 시스템 효율 비교

  • 병렬형 시스템은 축열조의 방열량만으로 냉방부하 대응이 부족할 때 냉동기를 추가 가동하여 보충하는 방식입니다. 야간에 냉방이 필요할 경우, 축냉운전 중 방냉을 병행하여야 하므로 축냉능력이 제한 받게 됩니다. 따라서, 병렬형 시스템은 야간 부하를 효과적으로 대응하기 위해 별도의 냉동기가 필요합니다.
  • 통상 경험적으로 시간당 방열 능력이 축열량의 20 ~ 25% 이고 1일 부하량의 40 ~ 45%를 축열하는 시스템이라면 최대냉방부하에 대한 대응이 가능합니다. ICH 슬러리형은 시간당 방열량이 25%에 이르는 매우 우수한 해빙 특성을 지니고 있습니다.
    시간당 방열 능력에 따른 냉동기 추가 여부
    - 정적 방식 15% 내외, 별도 냉동기 필요
    - 슬러리형 25% 이상, 축열조 크기에 따라 별도 냉동기 추가
  • 야간부하 대응에 대한 별도 냉동기 선정

    구분 시간당 방열량 축열률 별도 냉동기
    정적방식 15% 45% 필요
    슬러리형 25% 45% 필요없음
    축열률: 하루 중 기타시간 (축열시간을 제외한) 동안 발생하는 부하량에 대한 축열용량 비율

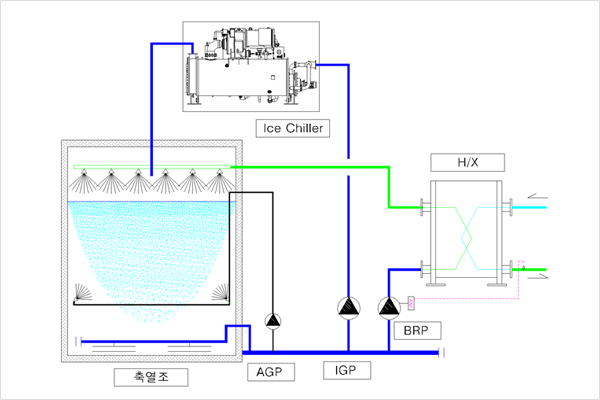

병렬형 시스템 계통도

병렬형 시스템 계통도

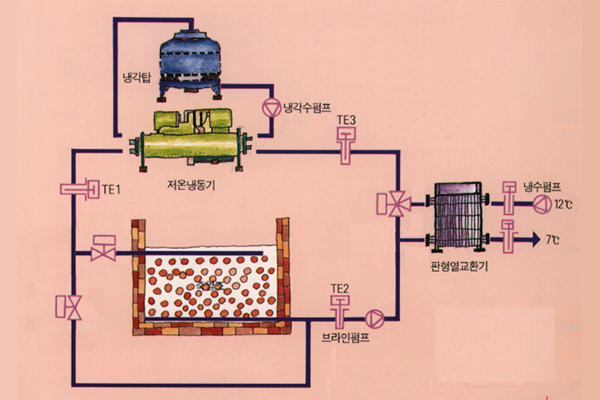

직렬형 시스템 계통도

직렬형 시스템 계통도
