개요
- ICH(Ice Chiller) 슬러리형 빙축열 시스템은 LG전자가 생산하는 세계 최고효율의 아이스슬러리 냉동기를 적용한 시스템으로 차세대 고효율 빙축열 설비를 선도할 것입니다.
장점
1. 고효율
- 표준 제빙 운전 성적계수 4.4 로 기존 빙축열 시스템 보다 15~20% 고효율 이며 인버터를 적용한 모델의 경우 동절기 운전 성적계수가 7~10 을 발휘하는 초 고효율 빙축열 시스템 입니다.
2. 높은 축열 이용율
- 당사의 ICH 슬러리형 빙축열 시스템은 축열 이용율이 가장 높아 운전 에너지비를 실질적으로 25~40% 절감 합니다.
3. 24시간 가동 시스템
- 병렬 운전 방식으로 제빙 과정과 해빙 과정이 분리되어 24시간, 년중 가동이 가능한 시스템 입니다.
4. 빠른 부하 대응
- 슬러리형 특유의 빠른 해빙 특성을 극대화하여 순간적으로 발생하는 큰 부하에 즉시 대응 가능하여 Data Center, Process Cooling 등에 최상의 솔루션 입니다.
원리
- 당사의 ICH 슬러리형 제빙 시스템은 고효율 압축기( 2단 터보 냉동기, 스크류 냉동기)를 이용하며 만액식 증발기에서 직접 저농도 브라인을 -2~-3.7℃ 범위에서 상변화 시키게 됩니다. 따라서 브라인을 이용한 간접 제빙 방식의 축열 온도가 -4.5~-7℃인 것에 비해 15% 이상의 제빙운전 효율이 높습니다.
- 축열 전과정에서 전열면에 얼음이 고착되지 않아 일정한 효율을 유지합니다. 축열 과정에서 얼음 두께에 따라 냉동기의 부분부하 운전이 이루어지는 정적 제빙 방식과 달리 슬러리형 축열시스템에서는 축열 전 과정에서 100% 용량 운전을 하게 됩니다.
- 얼음 입자는 매우 미세하며 순환하는 브라인과 직접 접촉하며 녹게 되므로 빠른 해빙 속도를 갖게 됩니다. 필요한 량 만큼의 부하를 축열조의 냉열량으로 대응할 수 있습니다. 이런 특성이 있어 제빙과정과 해빙 과정의 분리가 가능하여 병렬 순환 시스템을 사용할 수 있게 됩니다.
- 특별히 당사의 ICH 슬러리형 시스템에서는 년간 가동 시간이 긴 현장에 대해서는 인버터 제어형 터보 냉동기를 적용하여 운전비를 최소화 하였습니다. 인버터 터보 압축기는 외기 온도가 낮아 응축온가 낮은 상태에서는 100% 용량 운전을 낮은 모터 동력으로 대응하는 특성으로 동절기 최대 제빙운전 COP는 10 이상이 됩니다.

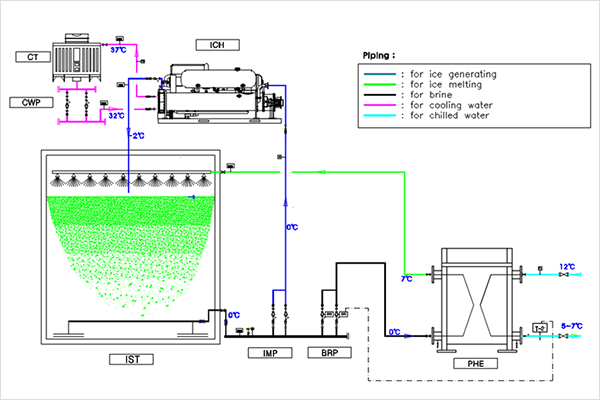

제빙과정과 해빙 과정이 분리된 병렬형 축열 시스템

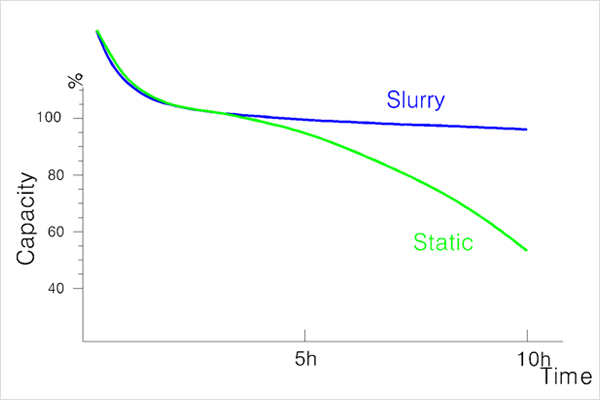

축열 운전 과정의 축열 용량 변화
원리
- 당사의 ICH 슬러리형 제빙 시스템은 고효율 압축기( 2단 터보 냉동기, 스크류 냉동기)를 이용하며 만액식 증발기에서 직접 저농도 브라인을 -2~-3.7℃ 범위에서 상변화 시키게 됩니다. 따라서 브라인을 이용한 간접 제빙 방식의 축열 온도가 -4.5~-7℃인 것에 비해 15% 이상의 제빙운전 효율이 높습니다.
- 축열 전과정에서 전열면에 얼음이 고착되지 않아 일정한 효율을 유지합니다. 축열 과정에서 얼음 두께에 따라 냉동기의 부분부하 운전이 이루어지는 정적 제빙 방식과 달리 슬러리형 축열시스템에서는 축열 전 과정에서 100% 용량 운전을 하게 됩니다.
- 얼음 입자는 매우 미세하며 순환하는 브라인과 직접 접촉하며 녹게 되므로 빠른 해빙 속도를 갖게 됩니다. 필요한 량 만큼의 부하를 축열조의 냉열량으로 대응할 수 있습니다. 이런 특성이 있어 제빙과정과 해빙 과정의 분리가 가능하여 병렬 순환 시스템을 사용할 수 있게 됩니다.
- 특별히 당사의 ICH 슬러리형 시스템에서는 년간 가동 시간이 긴 현장에 대해서는 인버터 제어형 터보 냉동기를 적용하여 운전비를 최소화 하였습니다. 인버터 터보 압축기는 외기 온도가 낮아 응축온가 낮은 상태에서는 100% 용량 운전을 낮은 모터 동력으로 대응하는 특성으로 동절기 최대 제빙운전 COP는 10 이상이 됩니다.
제빙과정과 해빙 과정이 분리된 병렬형 축열 시스템
축열 운전 과정의 축열 용량 변화
적용
- 대용량, 긴 냉방시간, 빠른 부하 대응 : ICH 슬러리형 빙축열 시스템은 고효율, 빠른 해빙 특성, 병렬회로 사용 등으로 병원, 대형상가, 데이터 센터, 호텔 등 대용량의 부하 기간이 긴 현장에 최적 시스템을 제공하여 에너지 비용을 크게 절감합니다.
- 저온 냉수 공급 : ICH 슬러리형 빙축열 시스템은 1~2℃ 의 낮은 냉수 온도 공급이 가능하여 산업용 프로세스, 지역 냉방, 초고층 빌딩 등에서 공사비 및 에너지 비용 절감의 특별한 장점을 갖게 됩니다.
- 복합열원 동시 이용 : ICH 슬러리형 빙축열 시스템은 다양한 형식으로 냉·온열을 동시에 이용하는 시스템 구성이 용이하며 차세대 축열을 이용한 에너지 시스템 구축에 최적의 방식을 제공합니다.

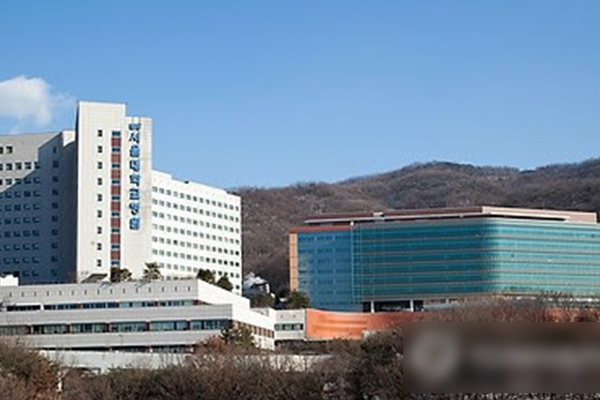

서울대 분당병원

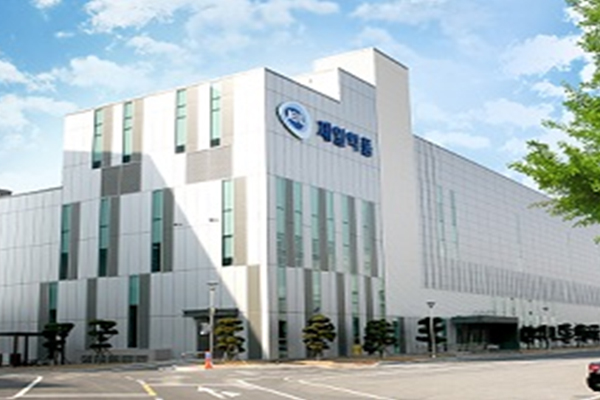

제일약품 용인 공장

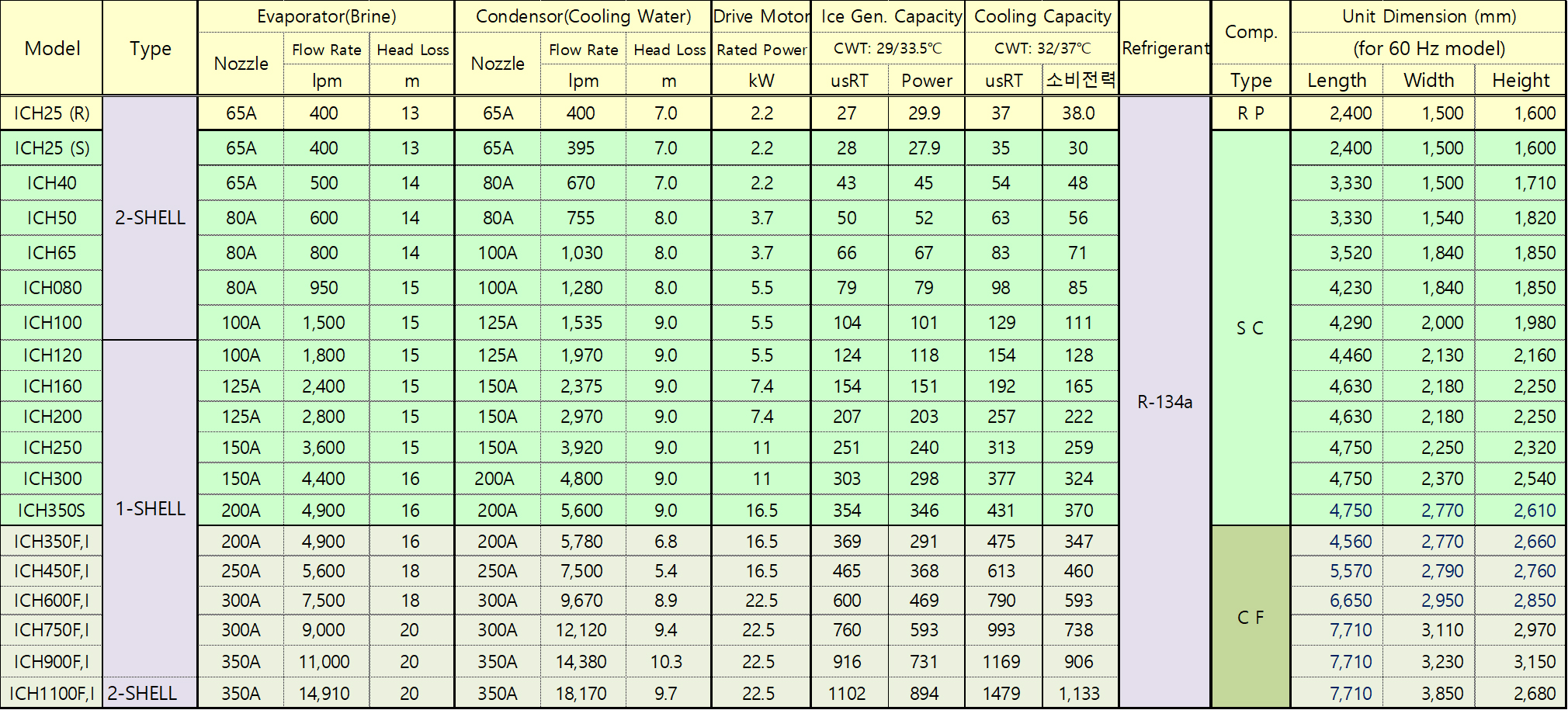

제빙기 사양
다양한 용량에서 최고의 효율을 갖는 제빙기
본 사양은 제품 개선에 의하여 예고 없이 변경될 수 있습니다.
Application History
서울대학교 분당병원본관, 신관 360RT x 6

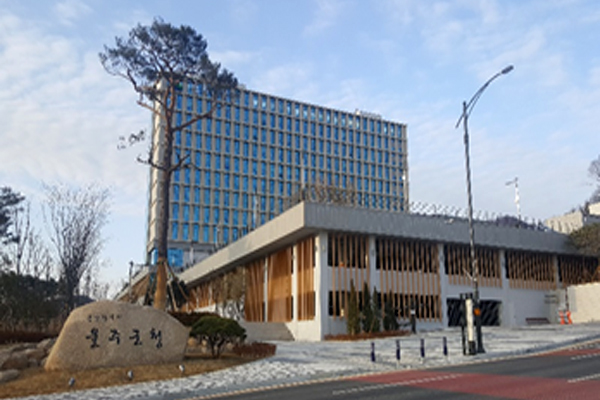

울주 군청(울산) 120RT x 2
제일약품 백암공장(용인) 280RT x 3

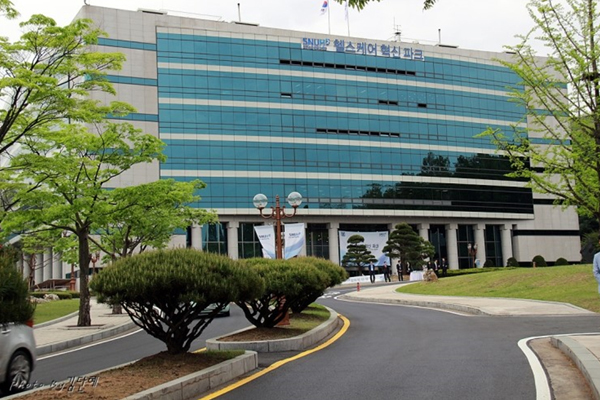

헬스케어 혁신파크(분당) 360RT x 4

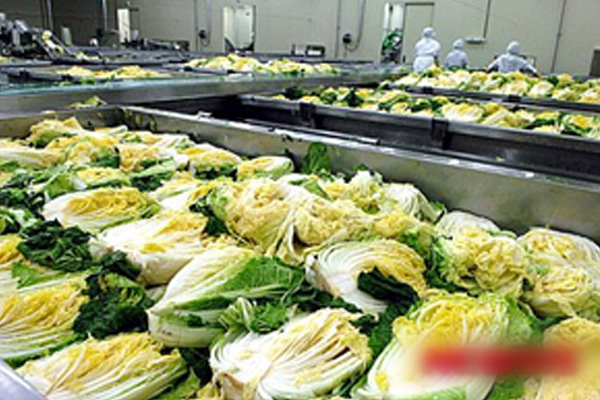

화원 농협김치가공공장(해남) 25RT x 1
